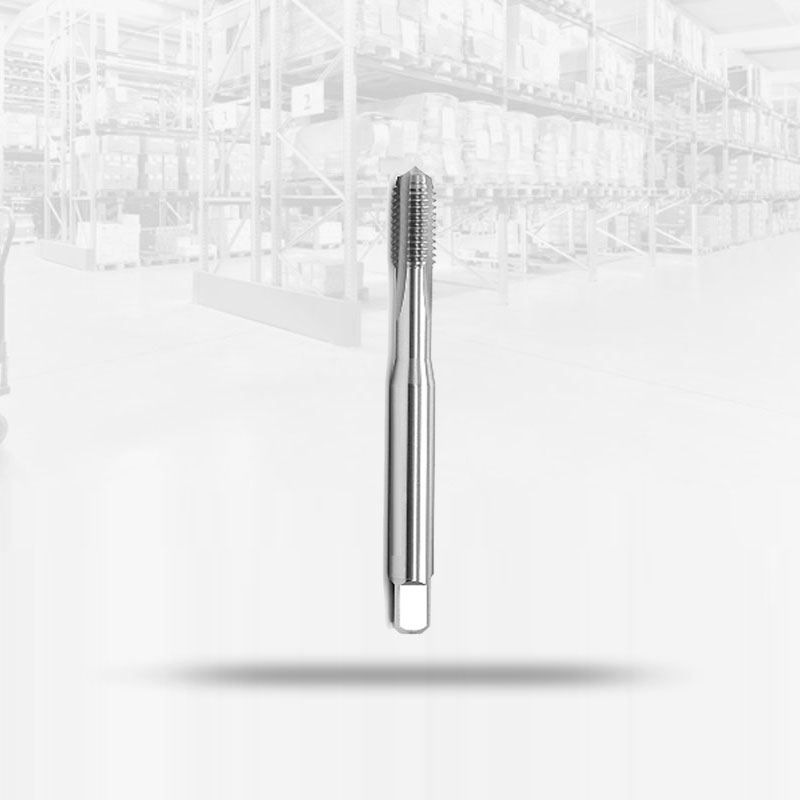

DIN 376 C Makina Kılavuzları
Açıklama
Ürün Açıklaması
- Makine klavuzlarında kullanıma uygun olup, demir ve demir dışı alaşımlarda kullanılabilir,
• Metrik ISO-Diş DIN 13
• Tolerans ISO 2/6H
Uygulama:
• Genel kullanım için
• 900 N/mm2’ye kadar aşındırıcı olmayan malzeme
• Alaşımsız ve düşük alaşımlı çelikler için
• Kesintisiz ve kör delikler için
Ürün Teknik Bilgileri
| D1 | Aralık | Limit | L1 | L2 | D2 | A | Z |
| M12 | 1,75 | 6H | 110 | 22 | 9 | 7 | 3 |
| M14 | 2,00 | 6H | 110 | 25 | 11 | 9 | 4 |
| M16 | 2,00 | 6H | 110 | 28 | 12 | 9 | 4 |
| M18 | 2,50 | 6H | 125 | 32 | 14 | 11 | 4 |
| M20 | 2,50 | 6H | 140 | 32 | 16 | 12 | 4 |
| M22 | 2,50 | 6H | 140 | 32 | 18 | 14,5 | 4 |
| M24 | 3,00 | 6H | 160 | 36 | 18 | 14,5 | 4 |
| M27 | 3,00 | 6H | 160 | 36 | 20 | 16 | 4 |
| M30 | 3,50 | 6H | 180 | 40 | 22 | 18 | 4 |
| M33 | 3,50 | 6H | 180 | 40 | 25 | 20 | 4 |
| M36 | 4 | 6H | 200 | 45 | 28 | 22 | 4 |
