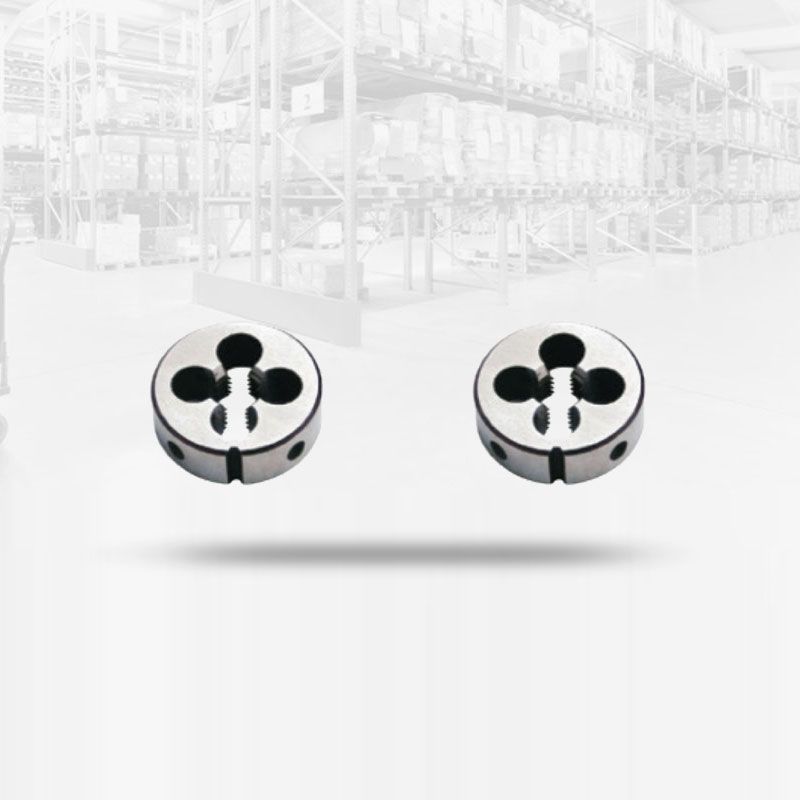

DIN 223 Yuvarlak Paftalar
Açıklama
Ürün Açıklaması
- El ve makine klavuzlarında kullanıma uygun olup, demir ve demir dışı alaşımlarda kullanılabilir,
• Metrik ISO-Diş DIN 13
• Tolerans ISO 2/6H
Uygulama:
• Genel kullanım için
• 800 N/mm2’ye kadar aşındırıcı olmayan malzeme
• Alaşımsız ve düşük alaşımlı çelikler için
Ürün Teknik Bilgileri
| D1 | Aralık | Limit | D2 | H |
| M3 | 0,50 | 6H | 20 | 5 |
| M4 | 0,70 | 6H | 20 | 5 |
| M5 | 0,80 | 6H | 20 | 7 |
| M6 | 1,00 | 6H | 20 | 7 |
| M8 | 1,25 | 6H | 25 | 9 |
| M10 | 1,50 | 6H | 30 | 11 |
| M12 | 1,75 | 6H | 38 | 14 |
| M14 | 2,00 | 6H | 38 | 14 |
| M16 | 2,00 | 6H | 45 | 18 |
| M18 | 2,50 | 6H | 45 | 18 |
| M20 | 2,50 | 6H | 45 | 18 |
| M22 | 2,50 | 6H | 55 | 22 |
| M24 | 3,00 | 6H | 55 | 22 |
